新型圆锥破碎机结构介绍

更新时间:2020-06-25

服务热线:0371-6777 2626

破碎机 圆锥 破碎 液压 多缸

导读:多缸液压圆锥式破碎机采用层压破碎原理,能实现选择性破碎,满足“多破少磨”,该种类设备因生产效率较高,广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。

新型圆锥破碎机更加的节能高效,可以产生强大的冲击破碎力,具有破碎能力高的优点,受到了破碎行业的喜爱,本文小编为大家介绍下新型圆锥破碎机高效的原因。

   圆锥破碎机的主轴装入机架的锥形孔内,装有圆锥形齿轮的偏心轴套安装在主轴上,偏心轴套和主轴之间有青铜衬套,偏心轴套下端装有推力轴承,推力轴承有机架支承,破碎锥体套在偏心轴套上,安装在主轴上的碗形轴承架通过碗形轴瓦支承破碎锥,当偏心轴套转动时,带动破碎锥旋转作破碎运动。

由于采用大直径主轴,为提高偏心轴套的转速提供了条件,偏心套转速的提高,大大增加了破碎冲击力,从而实现高能高效。

   破碎机的润滑系统采用稀油润滑,经过油泵将润滑油压入破碎机润滑部位。

在稀油站中设有循环水冷却交换器。

同时还设有电加热器,当油温低于16℃时,以便给润滑油加热。

为进行自动安全保护,在润滑系统中装有压力开关,温度开关和油流开关,保证破碎机润滑正常。

   为清理破碎腔堆积的物料或铁,该破碎机带有一套可移式液压清腔系统。

使用时,通过三位三通阀,液压油进入位于机架上法兰下部均布的液压千斤顶中,将支承套向上顶起离开机架支承面。

   鑫海矿机致力于圆锥破碎机更新换代二十多年,具有丰富的生产经验,设备也受到新老客户的喜爱,如果您对圆锥破碎机有疑问,可以来电咨询我们。

圆锥破碎机日常维护事项预防颚式破碎机停机需要做什么工作。

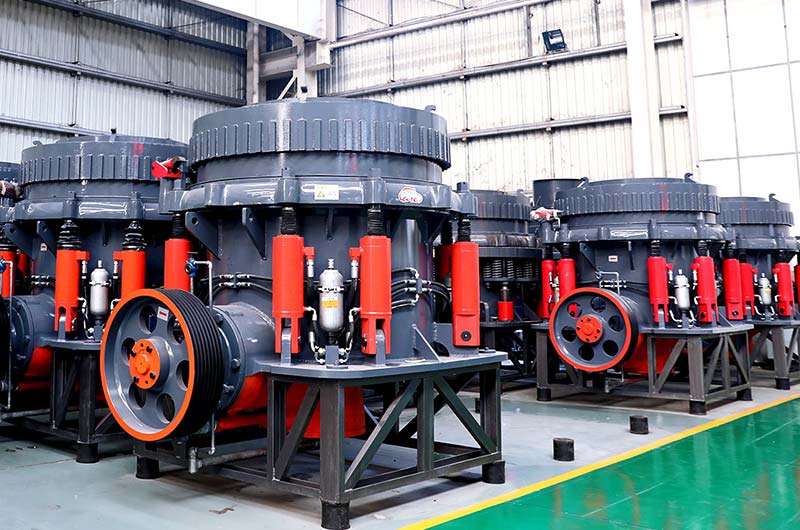

多缸液压圆锥破碎机性能特点介绍

多缸液压圆锥破碎机是在弹簧圆锥破碎机的基础上发展起来的,它的基本结构与弹簧圆锥破碎机相似。

多缸液压圆锥式破碎机采用层压破碎原理,能实现选择性破碎,满足“多破少磨”,该种类设备因生产效率较高,广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业及砂石行业等。

多缸液压圆锥破碎机结构原理介绍该设备与传统的弹簧圆锥破碎机相比,其设计结构算是比较复杂的,主要由机架、传动部件、偏心套、碗形轴承架、破碎圆锥、支承套、调整套、保险缸、润滑液压部、电控部这十大部分共同组成,其中支承套、调整套、保险缸和电控部等是圆锥破碎机智能控制的主要研究对象,由于主轴和机架为静配合,所以主轴算作机架的一部分,其中偏心套、碗形轴承架部、破碎圆锥部和主轴构成了主破碎工作部分。

与老式弹簧圆锥破碎机相比,该机在破碎锥尺寸相同的情况下,其产能要更加高。

由于生产能力大,可靠性高,维修方便,大大降低了生产成本。

多缸液压圆锥破碎机性能特点1、破碎比大多缸液压圆锥破碎机的破碎比更大,生产效率高。

它能将破碎冲程、破碎速度以及破碎腔形状的组合设计,产量提高35%~60%。

2、层压破碎该种设备设计原理独特,通过采用粒间层压原理设计的破碎腔,使得产品细料比例和立方体含量都有所提高,这种破碎方式在程度上减少了针片状物料。

3、破碎力大该多缸液压圆锥破碎机在设计中采用固定主轴、小球面轴互等的优化结构,使液压圆锥破碎机的额定功率和通过能力大大提高,提高了破碎比的同时,也使得该多缸液压圆锥破碎机的生产效率有了很大的提升。

4、自动化高多缸液压圆锥破碎机技术含量、自动化程度高,其中的过载保护装置使破碎机运转水平得到很大提高,维修简单,操作方便,减少停机时间,而且能够使异物铁块通过破碎腔而不危害机器,同时还可以实现全自动化操作。

5、应用灵活多缸液压圆锥破碎机在使用过程中,如果需要更换定锥衬板、动锥衬板,破碎腔形可从标准超粗腔型到短头腔型任意变换,适应大范围产品粒度要求,使用非常灵活方便。

6、一机多用一机多用、腔型转换灵活,高性能的多缸液压圆锥破碎机设备配置了中碎和细碎腔型,仅需更换相应腔型衬板等少量零件,便可在腔型之间转换,满足中碎和细碎工艺需求,实现了一机多用。

7、磨损较少该设备结构合理,运转可靠,运行成本低;破碎机的所有部件均有耐磨保护,使用寿命可显著提高。

8、密封更严采用干油或者水两种密封方式,使石粉与润滑隔离,提高了阻挡粉尘的可靠性,从根本上消除了原弹簧圆锥破碎机油水混合等常见故障。

9、操作方便多缸液压圆锥破碎机所有零件都可以从顶部或侧面拆装和维护,动锥和定锥拆装方便,无需拆装机架、紧固螺栓,因而日常更换衬板更便捷,使用操作更方便。

10、寿命更长独特的稀油润滑系统设计,合理的破碎机结构,这些都大大提高圆锥破碎机设备的使用寿命,同时高性能非接触式迷宫密封件无磨损,也提高了阻挡粉尘的可靠性,使得设备使用时间更长。

以上就是对多缸液压圆锥破碎机性能特点及机构的一些简单介绍。

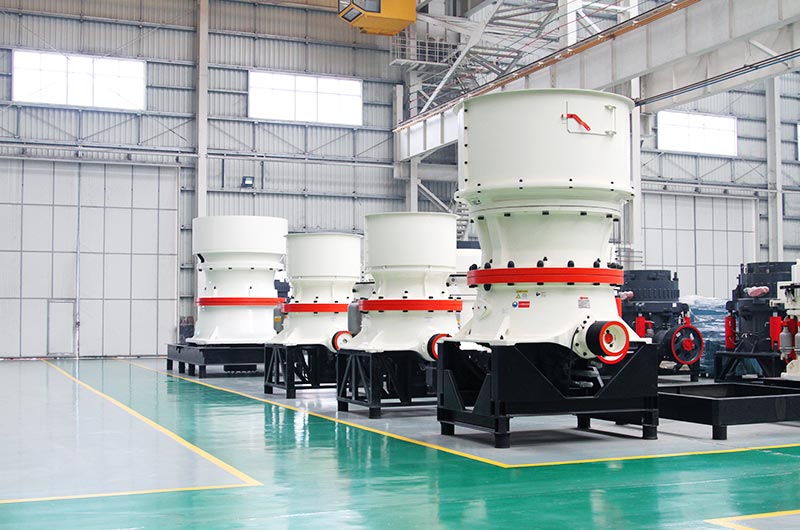

液压圆锥破碎机价格及设备介绍

液压圆锥破碎机设备是引进行业内新的技术而开发的具有水平的高能圆锥破碎机,该设备不仅生产能力和破碎效率得到了提高,还扩大了其破碎使用范围,无论石料的硬度大小,从石灰石到玄武岩,从石料生产到各种矿石破碎,它都可以在各种中碎、细碎、碎作业中提供的破碎性能,是现在矿山行业领域中理想的矿山机械设备。

液压圆锥破碎机的型号一般是根据破碎比来分的,不同型号的设备其价格是不同的,相比普通的破碎机设备,液压圆锥破碎机价格相对会贵一点,下面中誉鼎力为大家详细介绍下液压圆锥破碎机价格及设备详情。

液压圆锥破碎机设备详情介绍市场上的液压圆锥破碎机根据提供液压系统的区别可分为多缸液压圆锥破碎机和单缸液压圆锥破碎机,这两种不同型号的设备结构主要由传动轴、偏心套、球轴承、液压保险装置、调整环、皮带轮、机架等部件组成。

广泛应用于金属矿山、冶金工业、化学工业、建筑工业、水泥工业以及砂石行业等。

液压圆锥破碎机具有如下特点:1、破碎比大、生产效率高该设备较高的转速和冲程的结合,使机器的额定功率得到很大的提高,并且具有很大的破碎比,使得破碎效率也在不断的提高,进而提高了机器的产量。

2、操作简单、成品粒度可调节液压圆锥破对物料的适应能力非常的强,并且生产过程中可根据用户的生产工艺要求,方便调节出料粒度,而且成品粒度调节范围非常的大,能够满足广大用户的要求。

3、高效节能、损耗低该设备与市场上传统的破碎机设备相比,这款设备的结构设计,使得其能耗量非常的低,节能在30%以上并且非常的稳定,大大节省了的生产成本。

4、磨损小、维护费用低机器中的易损件采用高耐磨性金属材质加工,并且各个零部件都设有耐磨保护装置,机器在生产运行过程中,各个零部件之间的摩擦会比较小,因此维修费用也降到了低。

5、自动化高、投资低其运用的技术非常,自动化程度非常的高,所以生产中人工劳动强度比较少,减少了投资费用,并且对非破碎物料的处理能力非常的强,不会造成设备的损坏。

6、层压破碎、立方体含量多液压圆锥破碎机的破碎原理比较,采用的是粒间层压的破碎原理实现对物料的选择性破碎,破碎效果非常的显著,破碎所得的成品立方体含量也比较多。

7、方便维护、提高生产时间设备的内部结构设计比较合理,所有的部件都可以从顶部或者侧面进行拆卸和安装,这就缩短了设备维修时的停机时间,使得生产中耽误的时间更少,提升产量。

液压圆锥破碎机价格分析中誉鼎力作为矿山机械行业,我们在破碎机设备的制造、销售过程中,了解到大多用户在购买液压圆锥破碎机时首先会考虑到成本投入,关心液压圆锥破碎机价格。

我们要告诉大家的是,选购设备过程中,重要的是鉴定圆锥破碎机的质量,这才能够间接降低投资成本。

如中誉鼎力生产的破碎机设备,均采用新工艺和技术加工而成的,使其设备的耐磨和抗冲击性能非常的好,因此在运行的过程中故障发生率会很低,并且加工过程中的每一个细节把关也都非常的严格,毕竟质量这才是我们选购时需要关心的。
